什么是剩余电流?

       是指低压配电线路中各相(含中性线)电流矢量和不为零的电流。通俗讲当用电侧发生了事故，电流从带电体流到大地，使主电路进出线中的电流大小不相等，此时电流的瞬时矢量合成有效值称为剩余电流。

      剩余电流产生的原因是什么?

       剩余电流产生的原因有很多，例如:导线使用久了，绝缘层老化破损;导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内等;导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层;电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效;线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等;各种人为的破坏造成断线等。

      剩余电流的危害主要有哪些?

       剩余电流的大小意味着漏电的严重程度，线路中有电流经过时，线路会发热，当线路中剩余电流过大时，线路的温度会不断地升高，甚至是烧毁线路，引起电气火灾事故，严重威胁着生命及财产安全。

       剩余电流保护原理是怎样的?

       剩余电流式电气火灾监控探测器利用电流互感器检测电流的原理来检测剩余电流的大小，以防止电气火灾的发生。保护原理如图所示，图中IA、IB、IC为相电流，IN为中性线电流，Id为相线在a点的对地剩余电流，S为任一封闭面。根据基尔霍夫定律，流入任一封闭面S的电流有效值相量之和等于零，则有.. 1A+1B+1C-1N-1d=O整理得. IA+IB+IC-IN=Id. 在正常情况下，三相电流的矢量和与N线中流过的电流大小相等，方向相反，相互抵消。如果线路绝缘劣化或其它原因导致A相线在a点产生对地电流，则在图中的S处电流互感器的线圈中将感应出与剩余电流Id大小成正比的电流，其数值大小反映了配电线路及电气设备中电流的泄露情况。

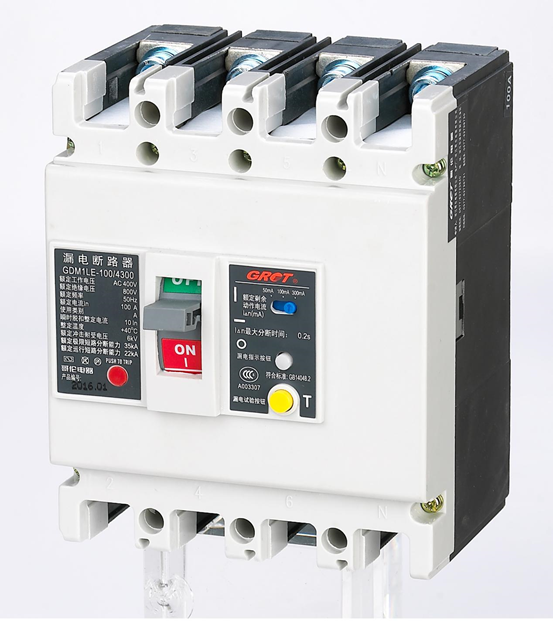

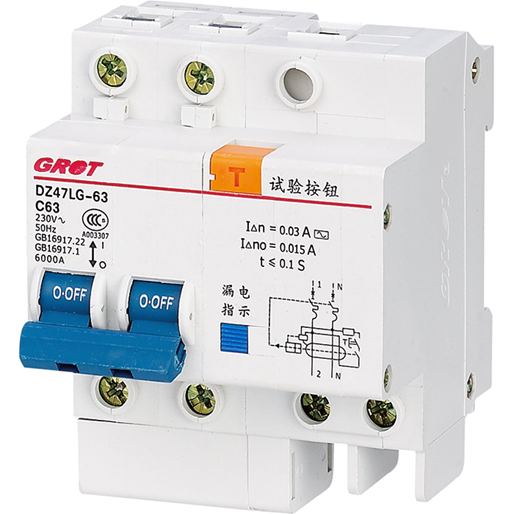

       漏电断路器就是利用上述原理，由零序电流互感器CT,漏电检测电路，脱扣器.组成。被保护电路有漏电或人体触电时.,只要漏电或触电电流达到漏电动作电流值，零序电流互感器的二次绕组就输出一个信号，经过集成电路放大器放大后送给CPU, CPU输出驱动信号使漏电脱扣器动作驱动断路器脱扣，从而切断电源起到漏电和触电保护作用。

       剩余电流保护数值一般怎样划分?

       当漏电电流在30毫安时，这时配套的漏电保护属于人身安全防护，它用于防止人身触电;当漏电电流在了0到100毫安之间时，漏电保护属于兼有人身安全防护和电气火灾防护，当漏电电流大于100毫安时，漏电保护属于电气火灾防护。当提及的漏电电流为800毫安，属于较为严重的可能引起电气火灾的防护报警，应当仔细检查。

      漏电断路器的常见故障处理

1.   因漏电断路器必须正确安装，若安装不当或接线错误则产品不能正常投运，漏电断路会发生误动或拒动。

2.   误动的主要原因及解决方法。

2.1.  漏电断路器使用不当造成误动：

三极漏电断路器，用于三相四线电路中，由于零线中的正常工作电流不经过零序电流互感器，因而，只要一启动单相负载，漏电断路器就会动作。

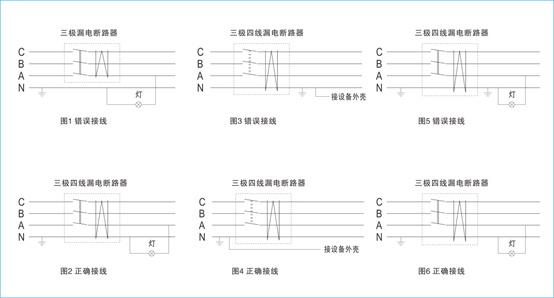

解决方法：三相四线电路必须使用三相四线漏电断路器。见图1和图2。

2.2.  负载侧零线接地引起的误动：

漏电断路器的负载侧零线接地，会使正常工作电流经接地点分流入地，造成漏电断路器误动作。

解决方法：将接地线接至漏电断路器电源侧的零线上。见图3和图4。

2.3.  漏电流和导线对地电容电流引起的误动：

漏电断路器负载侧的导线紧贴地面铺设且较长，就存在着较大的对地电容电流，有可能引起误动。或负载测导线因绝缘下降，对地漏电流较大，也有可能引起误动。

解决方法：选用漏电动作电流规格稍大的漏电断路器。

3.   拒动主要原因及解决方法：

3.1.  四极漏电断路器电源侧只接上相线，未接零线而引起拒动。

解决方法：接上电源侧的零线。

3.2.  如果负载侧的零线重复接地，当发生漏电故障时，漏电电流一部分经零线接地点分流，结果使电流差值变小，此值小于额定剩余动作电流时，就会拒动。

解决方法：去掉负载零线侧的接地线。见上图。
